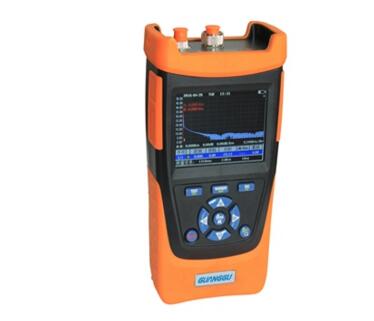

OTDR，全稱是光時域反射儀。它是一種精密的光電集成光纖測試設備。OTDR測試儀廣泛用于光纜維護和建設。它充當不同位置的纖維的時間或曲線段。通過記錄信號的傳輸時間，我們可以得到玻璃光纖中光的傳輸速度和距離。
OTDR的工作原理，我們需要從OTDR測試的過程入手。在OTDR測試過程中，設備從光纖電纜的一端向光纖注入更高功率的激光或光纖光源脈沖。然后它在OTDR端口接收返回信息。當光脈沖通過光纖傳輸時，會有散射反射。由于光纖的性質，連接器，接合點，彎曲等部分散射和反射將返回OTDR。
在測量外部電纜設備損耗時，OTDR測試有一些限制。OTDR測試儀對測試并不總是有用。因為它不適用于建筑物或LAN環境中的短電纜。因為用于任務的源和功率計沒有配備顯示實際的電纜設備損耗。
為了測試光纖的特性，OTDR使用瑞利散射和菲涅耳反射。瑞利散射是不規則散射。當光信號在光纖中傳輸時產生。OTDR僅測試OTDR端口上的散射光。反向散射信號顯示光纖的衰減程度（損耗/距離）。它將被追蹤為向下的曲線。它說明了反向散射的降低功率。這是因為傳輸信號和反向散射損耗都被衰減。
瑞利散射功率可以用光學參數標記。如果波長已知，則可以根據信號的脈沖寬度進行調整。脈沖寬度越長，反向散射功率越強。瑞利散射功率也與發射信號的波長有關。波長越短，功率越強。也就是說，由1310nm軌跡產生的反向散射松散將高于1550nm信號。
在較高波長區域（超過1500nm），瑞利散射將繼續減少。而另一種稱為紅外衰減（或吸收）的現象似乎會增加。然后它會導致整體衰減值的增加。因此，1550nm波長是最低衰減。這也說明了為什么它是長距離通信波長。當然，這些現象將重新影響OTDR。1550nm波長的OTDR也具有低衰減。因此它可用于長距離測試。在1310nm或1625nm的高衰減波長下，OTDR測試距離必然受到限制。因為測試設備需要測試OTDR軌跡中的尖銳前沿。并且尖峰的末端將很快落入噪聲區域。
一個OTDR測試器本質上是一個光學雷達。它發出一縷明亮的光線并測量回聲或反射的強度。因此，這個微弱信號被平均以降低檢測噪聲。除了計算用于顯示軌跡并進行一些數學推導。
